Zapojení a rozměry čističky odpadních vod (ČOV) STMH

Standardní zapojení čističky odpadních vod STMH a předřazené nádrže



Zapojení čističky odpadních vod STMH a předřazené nádrže - při hloubce více než 250cm pod terén



Zapojení čističky odpadních vod STMH a předřazené nádrže - při max. výšce hladiny spodní vody 70cm od dna výkopu



Rozměry výkopu pro čističky odpadních vod STMH a předřazené nádrže



Velikost čističky odpadních vod STMH






Ke stažení

Postup montáže domovní čistírny odpadních vod STMH5 – STMH10.pdf (1,01Mb)

Postup montáže čističky odpadních vod STMH a předřazené nádrže

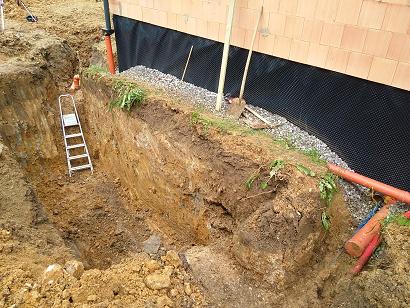

1. VÝKOP:

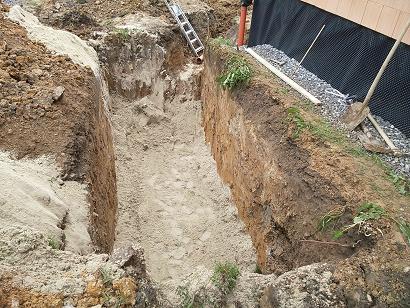

a) ověřit hloubku od nivelety nátoku odpadní roury z objektu, šířku a délku výkopu (dle dodaných technických podkladů)


b) odstranění ostrých kamenů, předmětů apod.
c) dno výkopu vyrovnat pískem o tloušťce cca. 10-15cm, vytvořit pískové lože

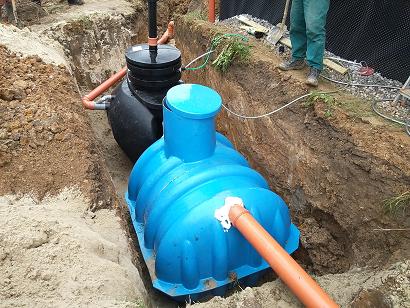

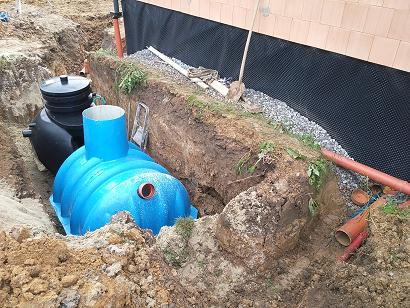

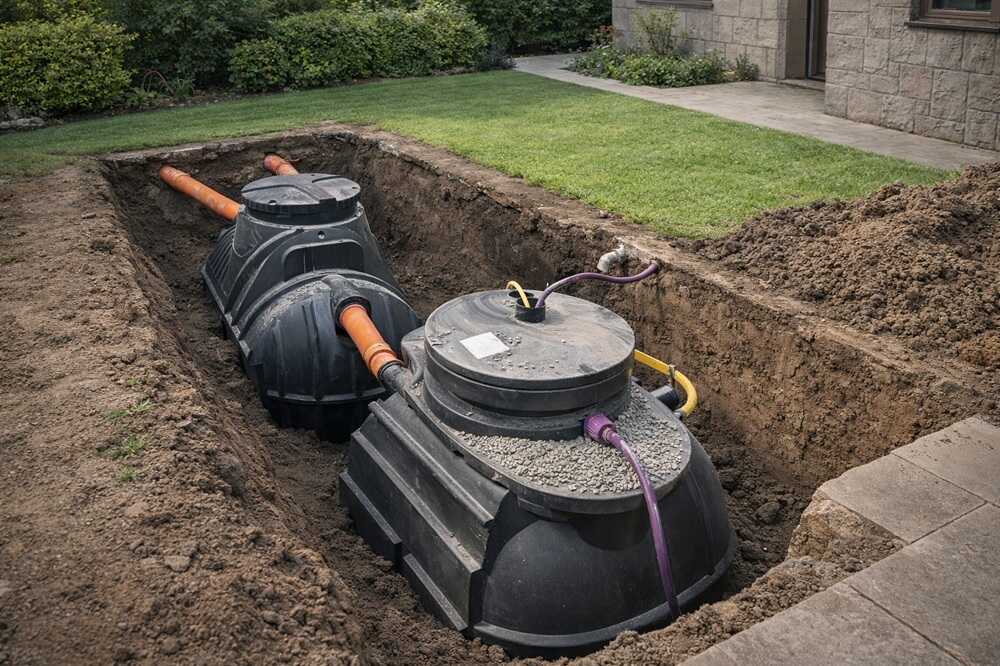

2. USAZENÍ PŘEDŘAZENÉ NÁDRŽE, NÁDRŽE ČOV:

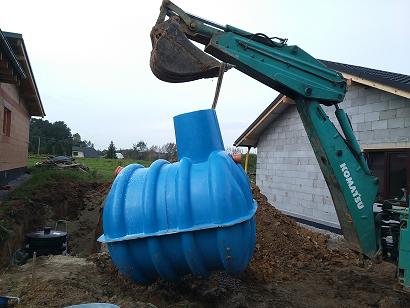

a) nádrže je nutno usazovat do výkopu opatrně pomocí zavěšení na lanech, pomocí bagru. Lana není možno vázat za napouštěcí a vypouštěcí roury ! Ověřit stranu nátoku a odtoku předřazené nádrže!


b) nádrže je nutno usadit tak, aby nátoky a odtoky pro propojovací potrubí mělo spád 2 – 3%, tzn. cca. 2cm na metru od nátoku z objektu

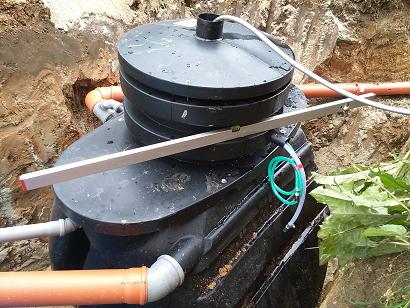

c) po usazení nádrže vyrovnat do vodováhy

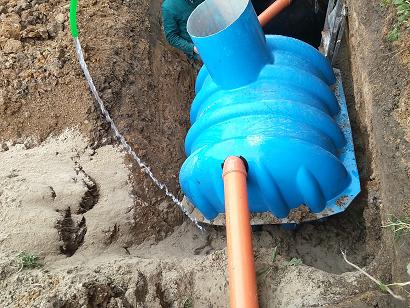

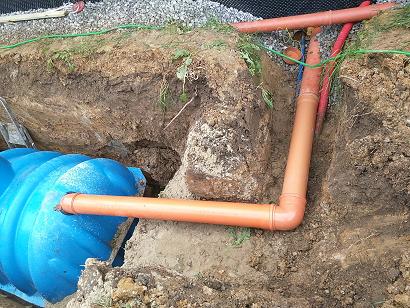

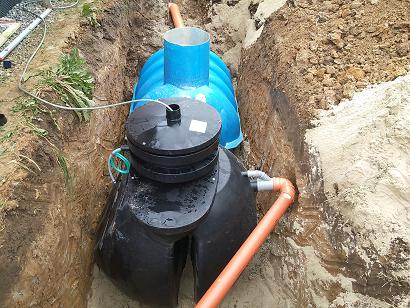

3. PROPOJENÍ POTRUBÍ:
a) napojení nátoku z objektu do předřazené jímky, materiál KG DN160

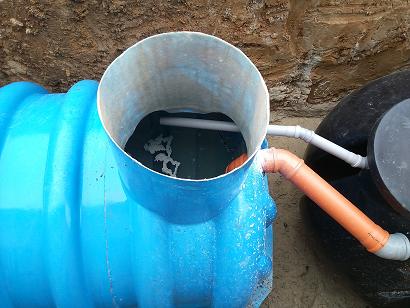

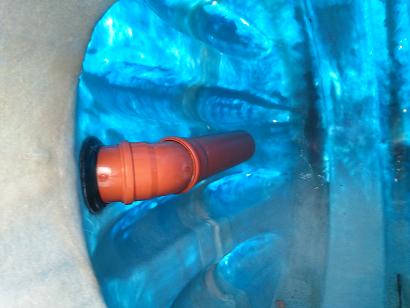

b) propojení předřazené nádrže s nádrží ČOV, nátok z předřazené nádrže do nádrže ČOV opatřit norným kolenem - k zamezení nátoku nerozložitelných látek, materiál KG DN110 – provést před spuštěním do výkopu!!!


c. napojení odtoku z nádrže ČOV, materiál KG DN110


d) napojení vratného kalu z nádrže ČOV zpět do předřazené jímky, co nejdále od odtoku z předřazené jímky, materiál HT DN50

e) po propojení nádrže vyrovnat do vodováhy

4. OBSYP NÁDRŽÍ:
a) obsypání nádrží je nutno provádět současně s naplňováním nádrží vodou. Hladinu vody je nutno udržovat ve výšce 10 cm nad úrovní obsypání nádrží zeminou
b) nádrže je nutno zasypávat směsí písku o síle cca 10 cm okolo nádrží
c. zasypávání nádrží je nutno provádět vrstvami důkladně prolitými vodou

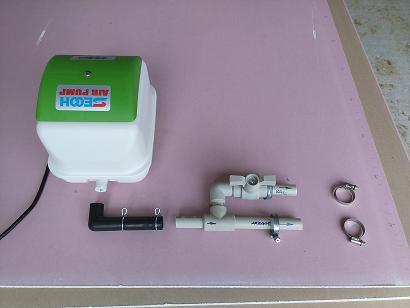

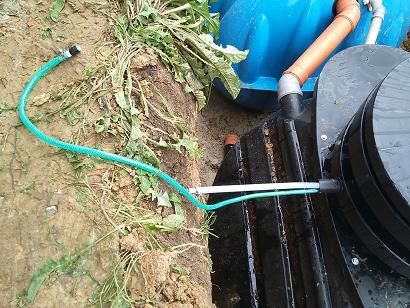

5. PROPOJENÍ VZDUCHOVÝCH HADIC A UMÍSTĚNÍ DMYCHADLA:
a) dmychadlo musí být instalován na místě, kde je chráněno před nepřízní počasí a k čistírně odpadních vod přivést 2x vzduchová hadice (3/4). Hadice po celé délce vyspádovat k čistírně, z důvodu odvádění možného kondenzátu!
b) vzduchové hadice u ČOV jsou barevně rozlišeny: bílá – provzdušňování ČOV; červená - vratný kal


c) 2ks hadice doporučujeme vložit do vhodné chráničky a vzdálenost mezi dmychadlem  a ČOV by neměla přesáhnout 15m, hadice zajistit na obou stranách nerezovými objímkami, součást dodávky


6. OSTATNÍ:

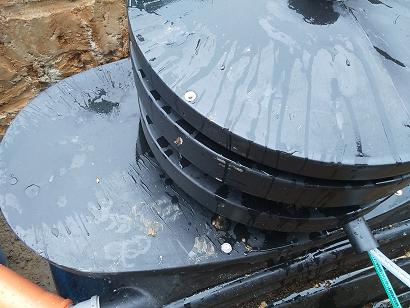

a) poklop předřazené nádrže nebo ČOV dle potřeby zkrátit, prodloužit, vždy doporučujeme z bezpečnostních důvodů zajistit nerezovými šrouby


b) komínek ČOV možno zkrátit nebo prodloužit dle potřeby, materiál KG DN110


Před finálním zásypem doporučujeme odzkoušet funkčnost systému (provzdušňování, otáčení biodisku, kalování do předřazené nádrže).


Dodržování výše uvedených pokynů při montáži zabezpečuje dlouhotrvající bezporuchový provoz čistírny odpadních vod STMH.
