Odtokový objekt

Odtokový objekt je stavební a technologická část čistírny odpadních vod, která zajišťuje bezpečný a kontrolovaný odvod vyčištěné vody z technologie. Nachází se na konci procesu čištění a tvoří přechod mezi čistírnou a místem vypouštění vody. Odtokový objekt bývá tvořen přepadovou hranou, nornou stěnou, odtokovým žlabem nebo odtokovým potrubím.

Co je odtokový objekt?

Odtokový objekt představuje poslední technologický prvek čistírny odpadních vod.

Jeho úkolem je:

• odvádět vyčištěnou vodu,
• zajišťovat stabilní hladinu v technologii,
• chránit odtok před splavenými nečistotami,
• umožnit kontrolu kvality vypouštěné vody,
• zajistit bezpečné vypouštění do recipientu nebo vsaku.

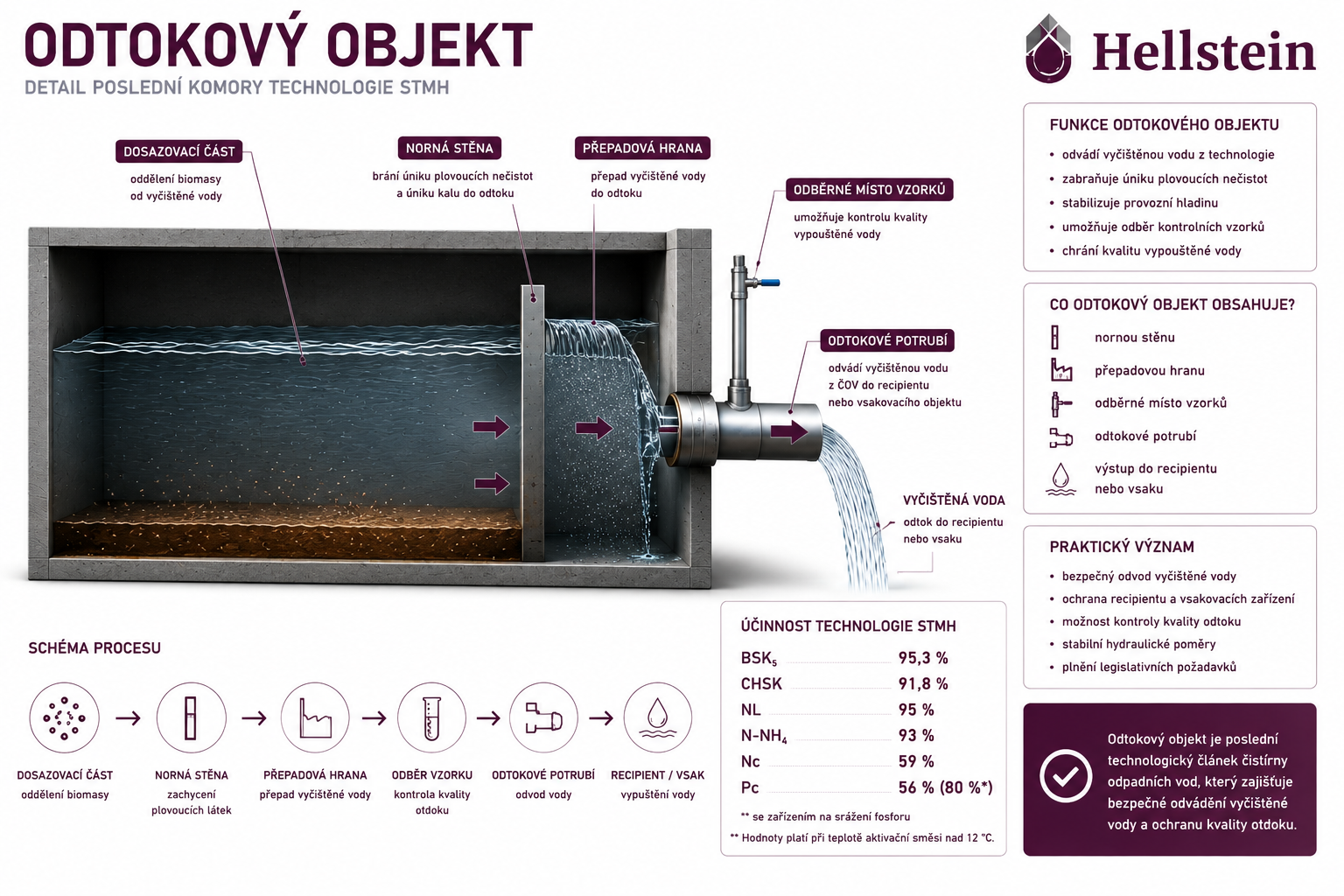

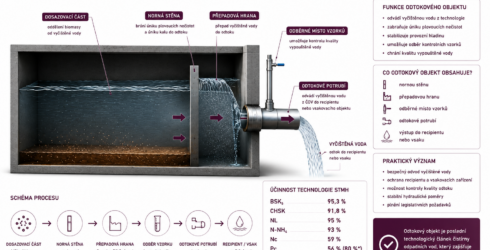

Z čeho se odtokový objekt skládá?

Podle typu čistírny může obsahovat:

• odtokový žlab,
• přepadovou hranu,
• nornou stěnu,
• odběrné místo pro vzorky,
• odtokové potrubí,
• měrný objekt průtoku.

Odtokový objekt usměrňuje proudění vody a současně zabraňuje úniku plovoucích nečistot.

Jak funguje?

Po biologickém vyčištění a oddělení kalu voda přepadá přes odtokovou hranu nebo vstupuje do odtokového potrubí.

Následně je odváděna:

• do vodního toku,
• do vsakovacího zařízení,
• do retenční nádrže,
• do akumulační nádrže pro další využití.

Proč je odtokový objekt důležitý?

Správně navržený odtokový objekt:

• zajišťuje stabilní hydraulické poměry,
• chrání kvalitu odtoku,
• zabraňuje úniku plovoucích látek,
• umožňuje odběr kontrolních vzorků,
• přispívá k bezproblémovému provozu ČOV.

Jaké problémy mohou vzniknout?

Nevhodný nebo poškozený odtokový objekt může způsobovat:

• zhoršení kvality odtoku,
• únik plovoucích nečistot,
• hydraulické problémy v technologii,
• kolísání hladiny,
• zanášení odtokového potrubí.

Jak souvisí s technologií Hellstein STMH?

Technologie Hellstein STMH využívá kombinaci:

🦠 aktivovaného kalu

⚙️ biodisků s biofilmem

Po průchodu biologickou částí a dosazovacím prostorem je vyčištěná voda odváděna přes odtokový objekt do dalšího stupně využití nebo vypouštění. Konstrukce odtoku je navržena tak, aby nedocházelo k úniku plovoucích nečistot a byla zachována vysoká kvalita odtoku.

Účinnost technologie STMH

• BSK₅ → 95,3 %
• CHSK → 91,8 %
• NL → 95 %
• N-NH₄ → 93 %
• Nc → 59 %
• Pc → 56 % (80 %*)

*se zařízením na srážení fosforu

Teplota aktivační směsi nad 12 °C.

Odtokový objekt vs. odtokové potrubí

Praktický význam

• bezpečný odvod vyčištěné vody
• ochrana kvality odtoku
• stabilní provoz ČOV
• možnost odběru vzorků
• plnění legislativních požadavků
