Reference realizace ČOV STM600 – Dolní Lomnice

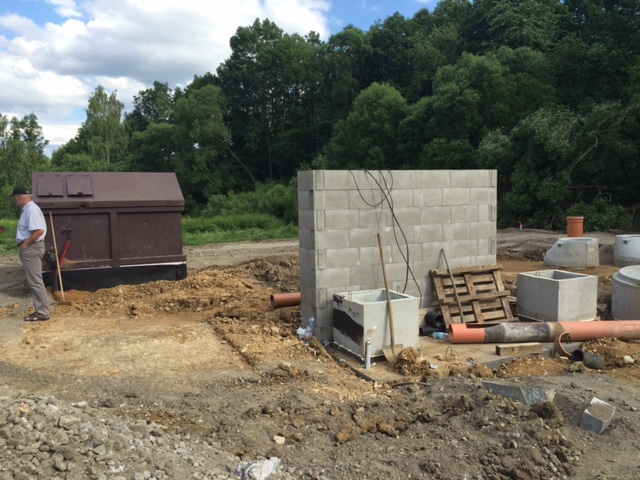

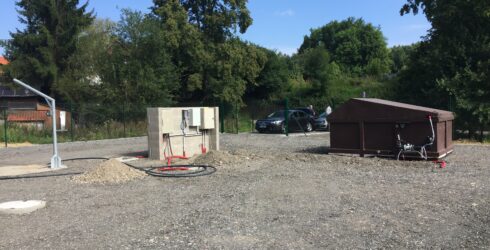

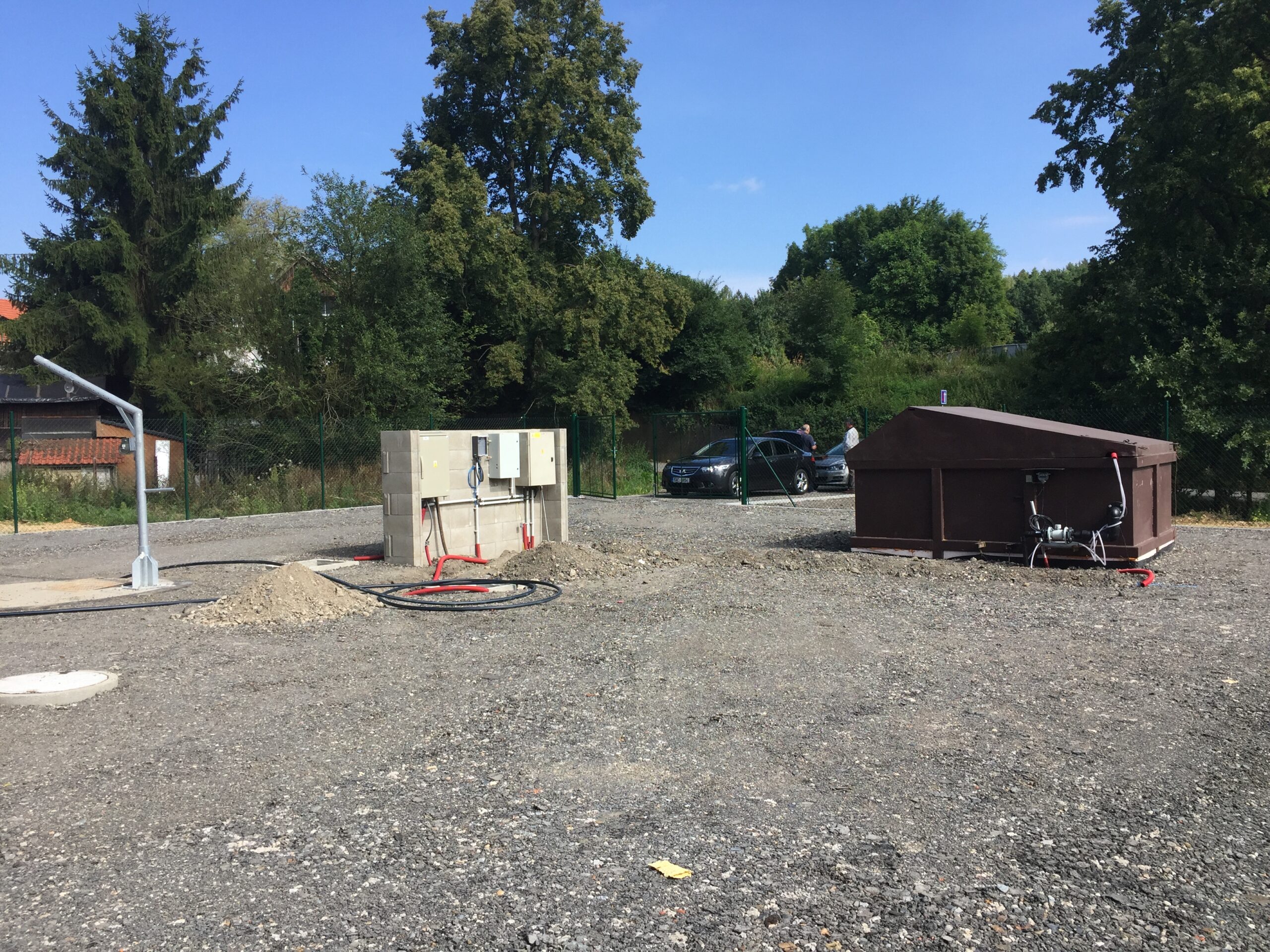

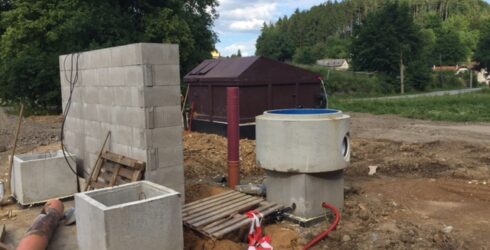

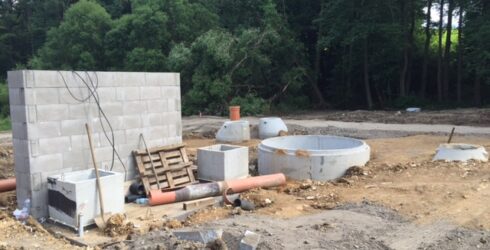

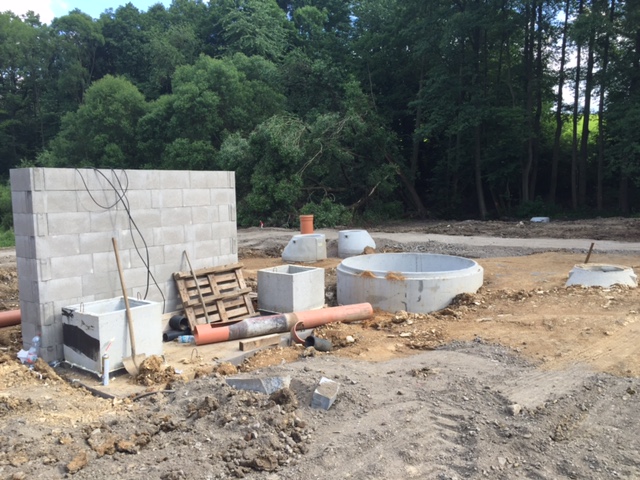

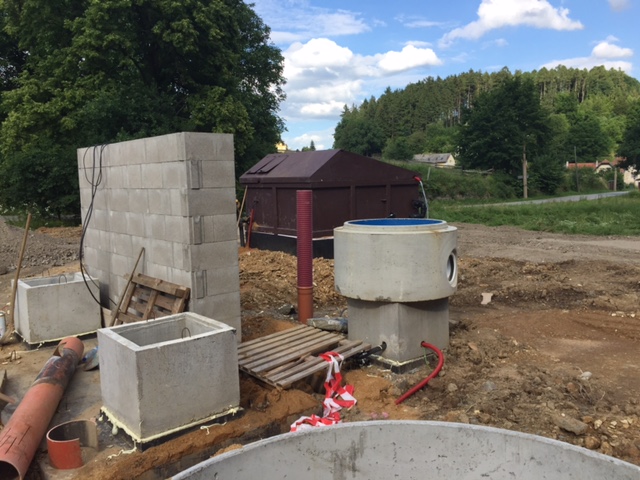

Původní stav

Na ohrazeném pozemku ČOV byl při výstavbě původní ČOV 120 EO z roku 2014 ponechán dostatečný volný prostor pro umístění kontejnerů pro předpokládané budoucí rozšíření kapacity ČOV. Rozšíření kapacity ČOV nikterak nezasáhne do stávající kanalizační a vodovodní sítě mimo ohrazenou plochu ČOV. Zachována bude rovněž stávající přípojka elektro.

Navržené řešení a realizace

Rozšíření kapacity ČOV na 600 EO bude spočívat v náhradě nyní používaného kontejneru třemi novými jímkami zajišťujícími samostatně denitrifikaci, aktivaci a usazování kalů z čištěné odpadní vody před jejím odtokem do vodoteče.
Ze stávající technologie bude nadále využívána vstupní čerpací jímka a obě usazovací jímky U9 = K1 a U6 = K2. Nově budou instalovány jímky denitrifikace, aktivace a dosazovací jímka.
Dojde k úpravě rozmístění objektů v areálu ČOV. Jímky rozšiřující kapacitu ČOV jsou jinak konstrukčně uspořádány. Nově bude v areálu ČOV umístěn ještě přístřešek pro mechanické předčištění odpadní vody před nátokem do jímky denitrifikace.

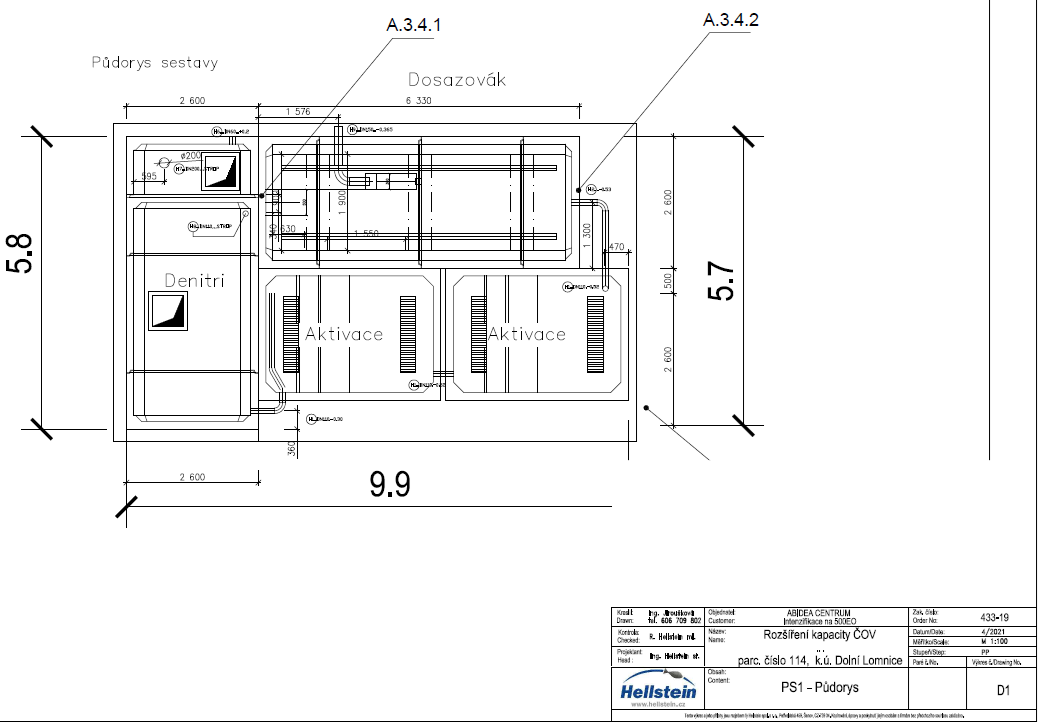

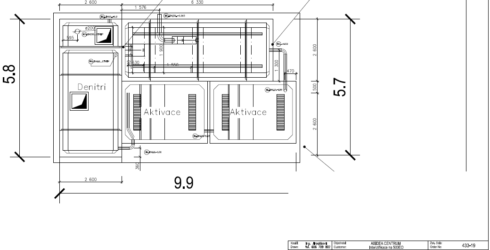

Části nové čistírny odpadních vod STM600:

Objekt mechanického předčištění MP
Jedná se vyhřívané stírané síto MP, umístěno nad komorou pro oddělovaný písek z odpadní vody.

Jímka denitrifikace
Jedná se o jednokomorovou monolitickou betonovou jímku typu ND-18+ o užitném objemu 24,5 m3. Jímka je opatřena komínky pro instalaci dmychadel. Jímka je stavebně upravena pro instalaci pod hladinu spodní vody a zvýšený zásyp a je umístěna na hutněný podsyp. Je opatřena dvěma hrdly pro napojení nátoku a odtoku a je zakryta betonovou deskou.

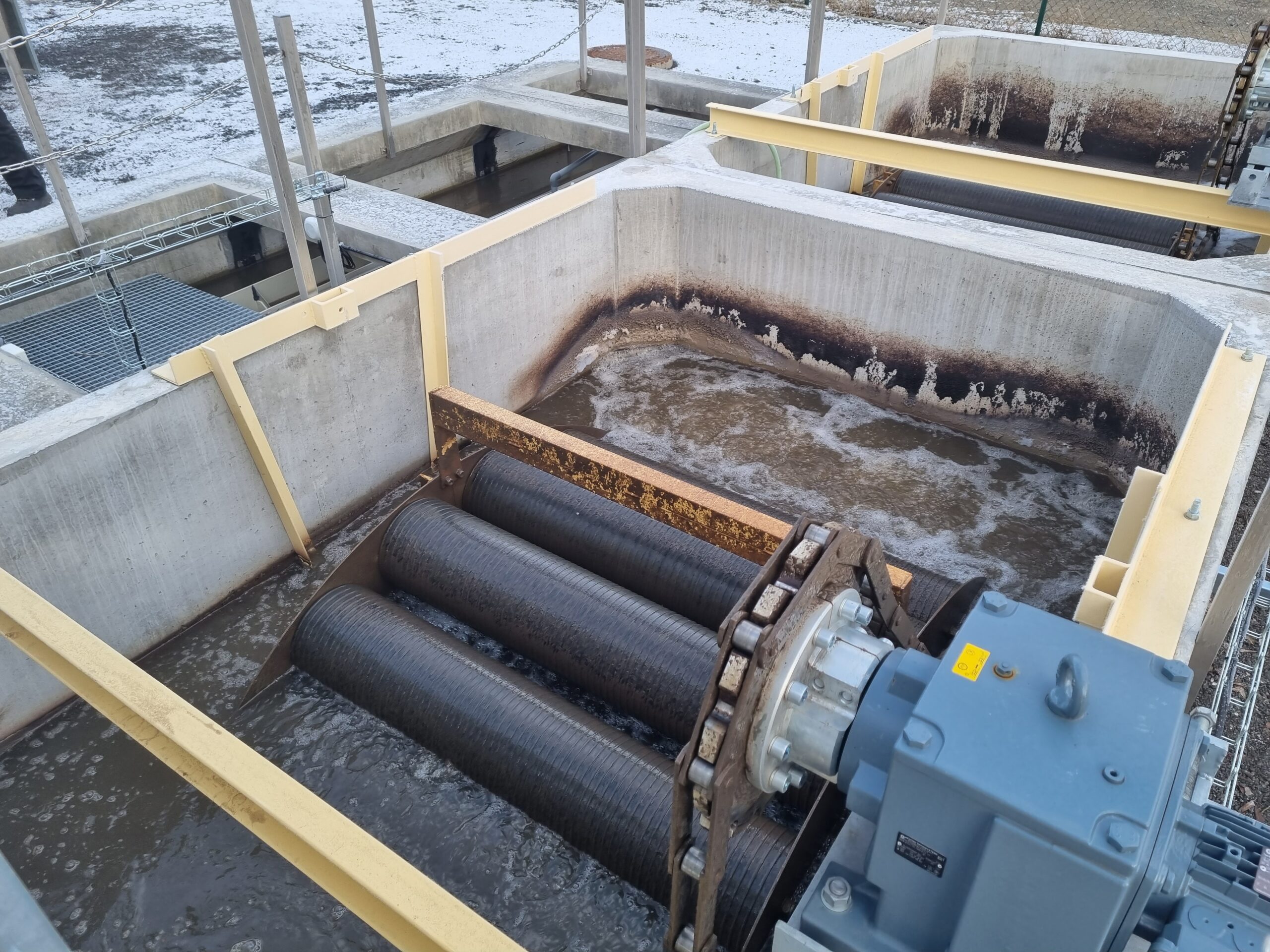

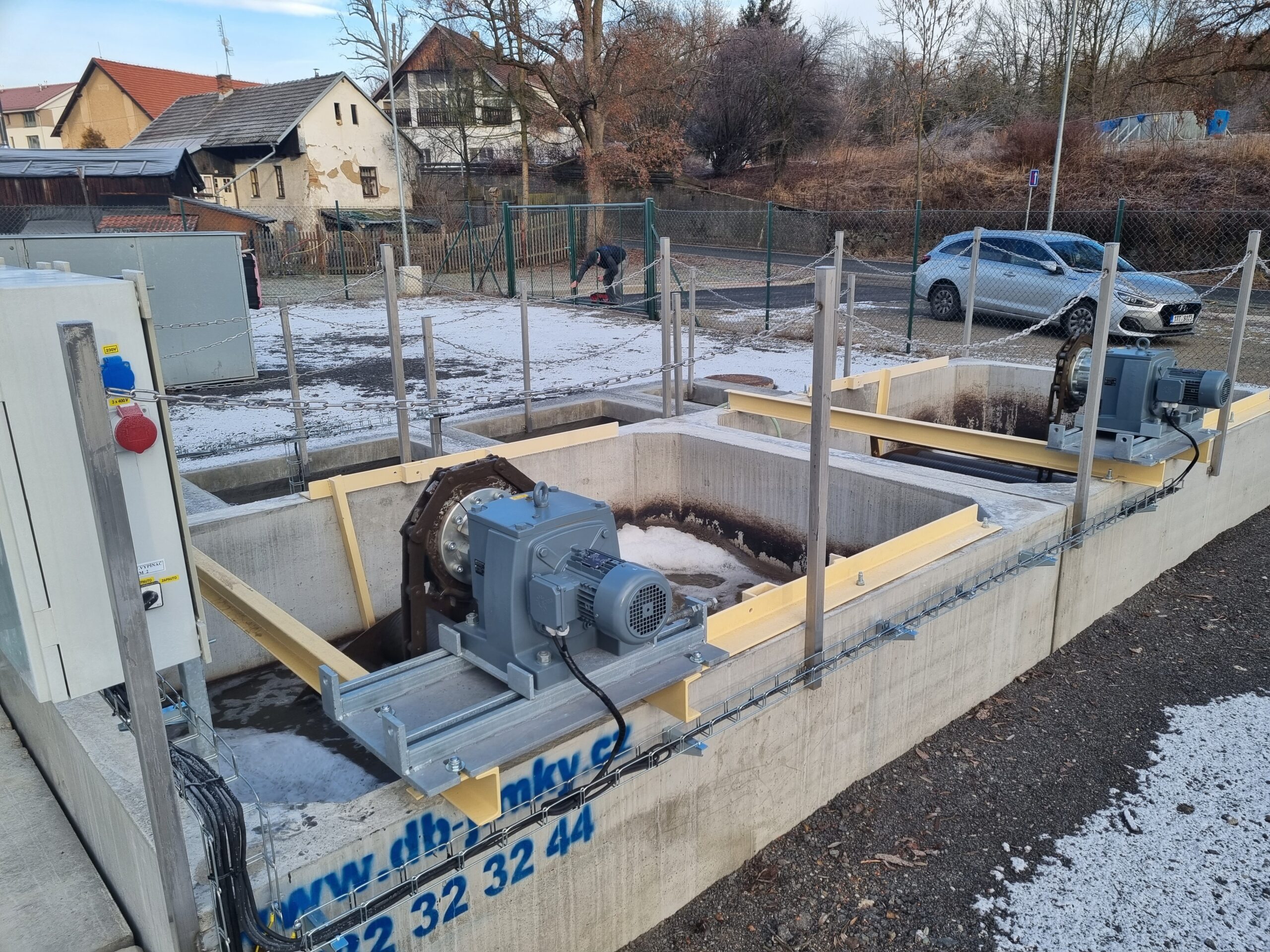

Jímka aktivace
Jedná se o jednokomorovou monolitickou betonovou jímku typu ND-24+ o užitném objemu 33,9 m3. Jímka je opatřena konstrukcí k zavěšení 2ks aerorotorů typu RR. Jímka je stavebně upravena pro instalaci pod hladinu spodní vody a zvýšený zásyp a je umístěna na hutněný podsyp. Je opatřena dvěma hrdly pro napojení nátoku a odtoku a jednotkou kalování. Vestavba kalování je tvořena jednou mamutkou s hadicovým přívodem. Hadicový přívod je umístěn v chráničce.
Jímka je zakryta poklopem z polykarbonátu.

Jímka dosazováku
Jímka je řešena jako monolitická betonová nádrž ND-24+ o užitném objemu 33,9 m3, která je rozdělena přepážkami na 3 komory. Jímka je umístěna na hutněný podsyp. Je opatřena dvěma hrdly pro napojení nátoku a odtoku, vestavbou regenerace a jednotkou kalování. Vestavba kalování je tvořena třemi mamutkami s třemi hadicovými vývody. Hadicové vývody jsou umístěny v chráničce. Přebytečný kal je přečerpáván do jímky kalového hospodářství U9 = K1. Vratný kal je přečerpáván do jímky denitrifikace.
Jímka je zakryta poklopem z polykarbonátu.

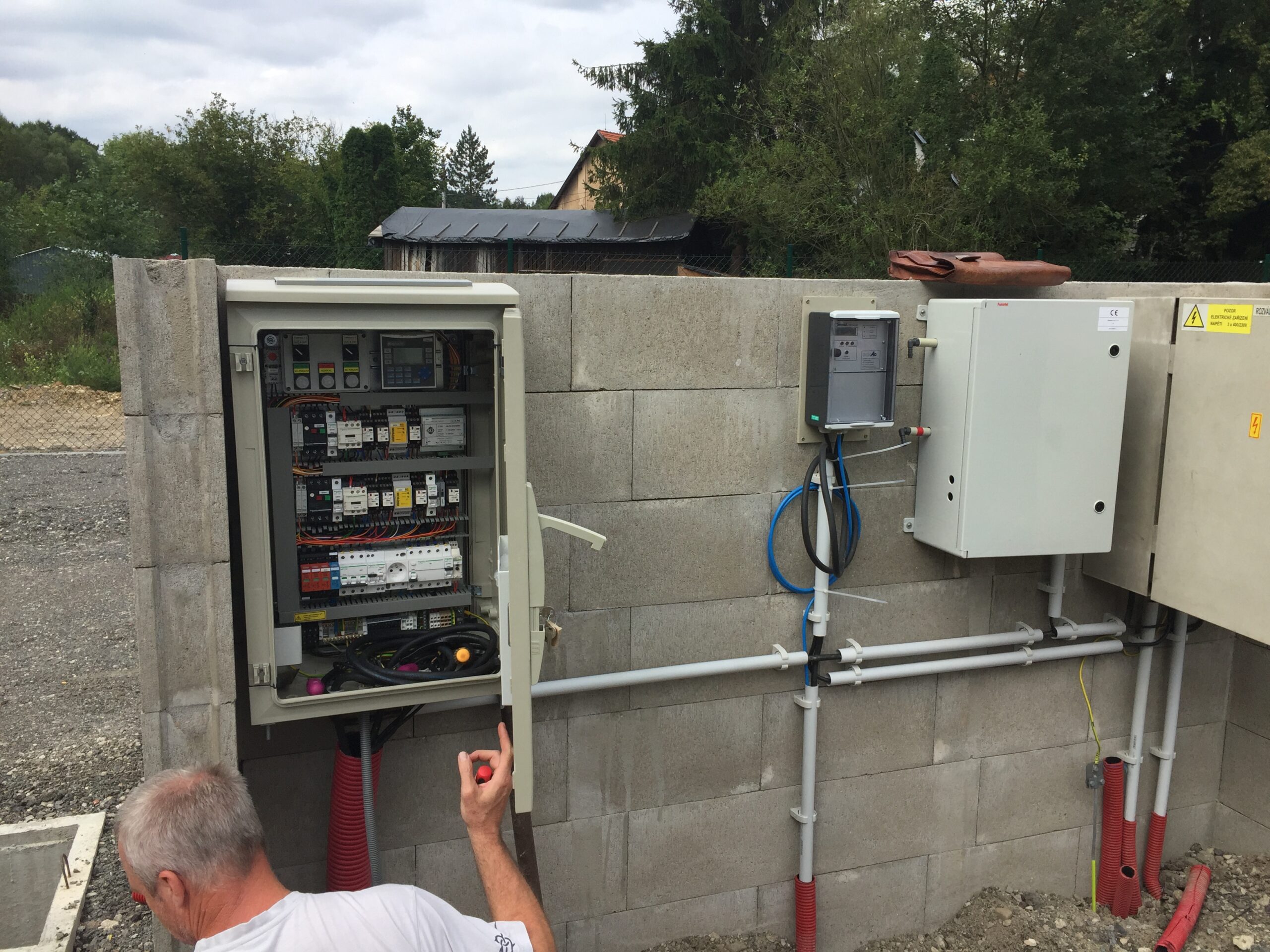

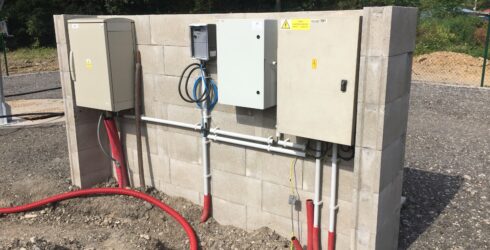

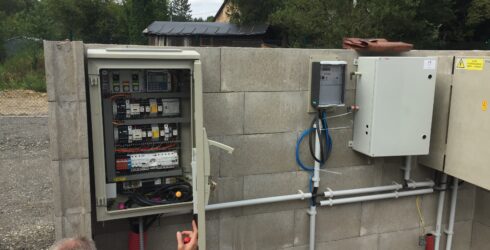

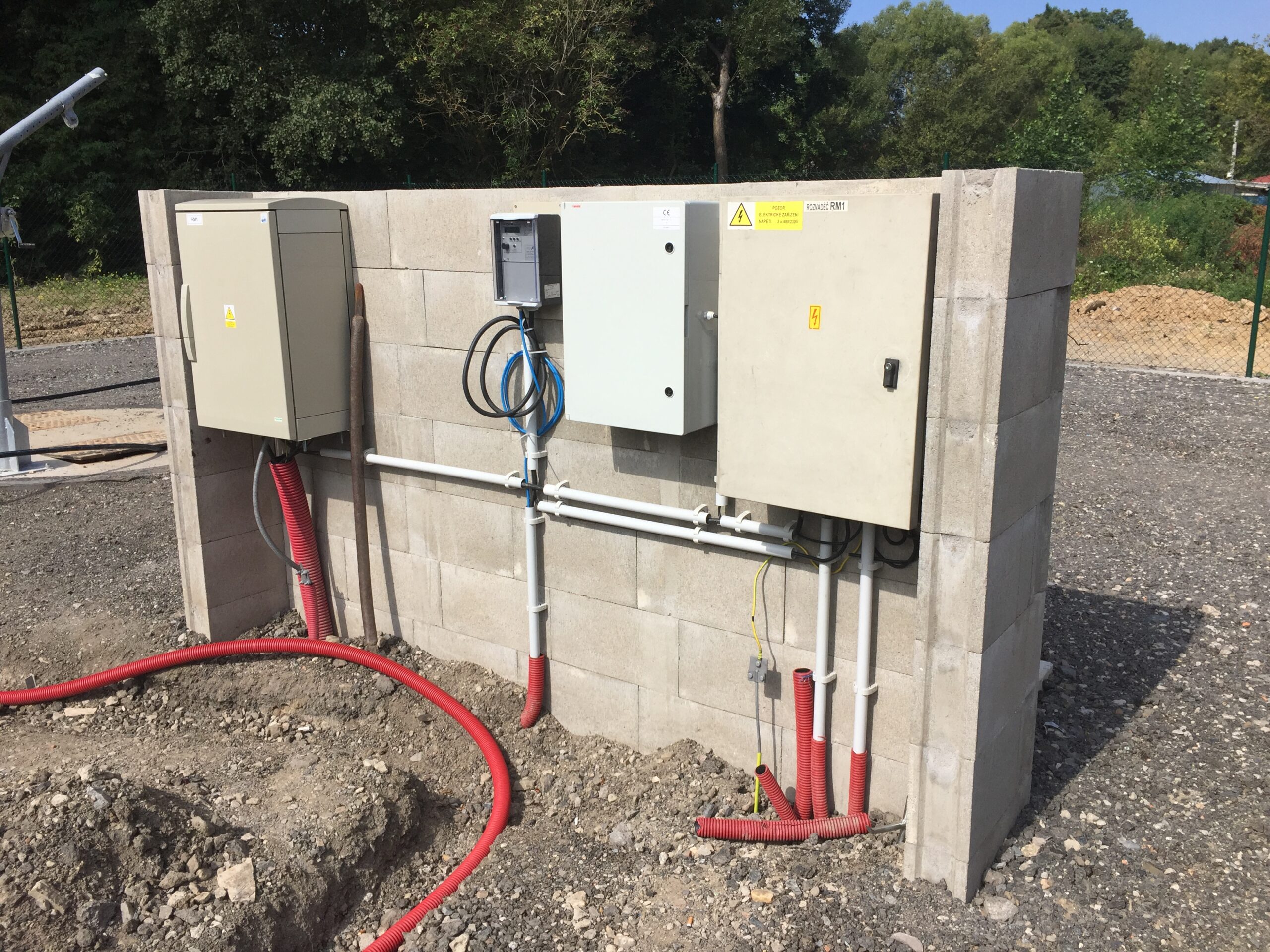

Pilíř elektroinstalace
Pilíř elektroinstalace je umístěn u stěny přístřešku mechanického předčištění. Bude vyzděn z cementových cihel na betonové desce základu přístřešku a opatřen stříškou. Na pilíři je upevněn systém rozvaděčů NN s řídící elektronikou pohonů motorů aerotorů, dmychadel, čerpadel a mamutek a rozvody elektrických kabelů k řízeným jednotkám a vzduchových přívodů k mamutkovým čerpadlům.

Objekt měrného žlabu MŽ
Jedná se o typovou betonovou šachtu, do které je umístěn polypropylénový žlab s měrným přelivem.

Potrubí
Propojovací potrubí jsou provedena z materiálů PVC-KG, DN150 a DN110.

Systém vzdálené zprávy ČOV (centrální monitoring)
Pro navrženou ČOV je navržena opce sdílení sdružené chyby přes GSM bránu na 2 mobilní čísla.
Řídící jednotky (jsou součástí základního vybavení každé dílčí jednotky) jsou doplněny výstupem dig. vstupu na GSM modul.

Množství odpadních vod

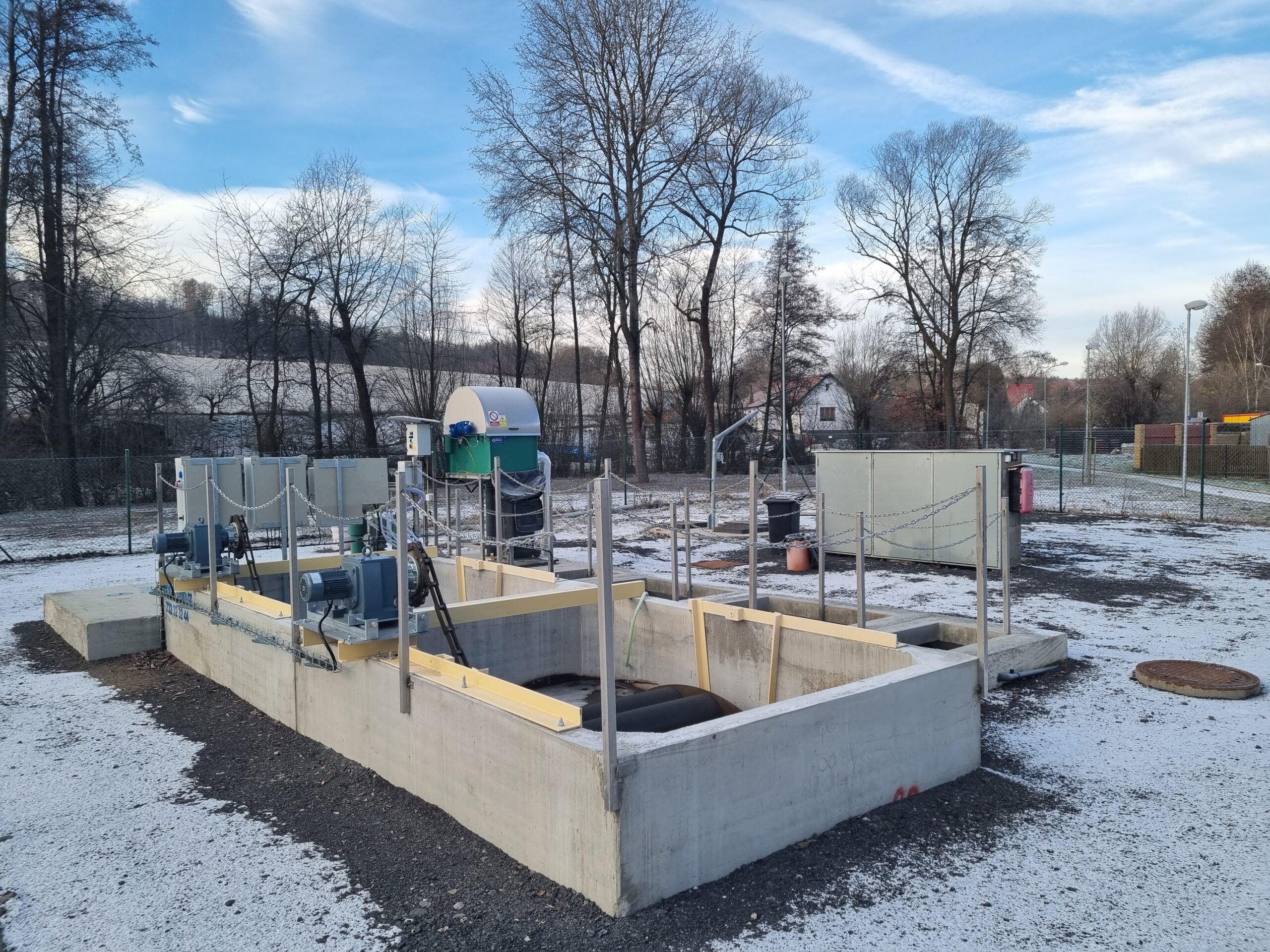

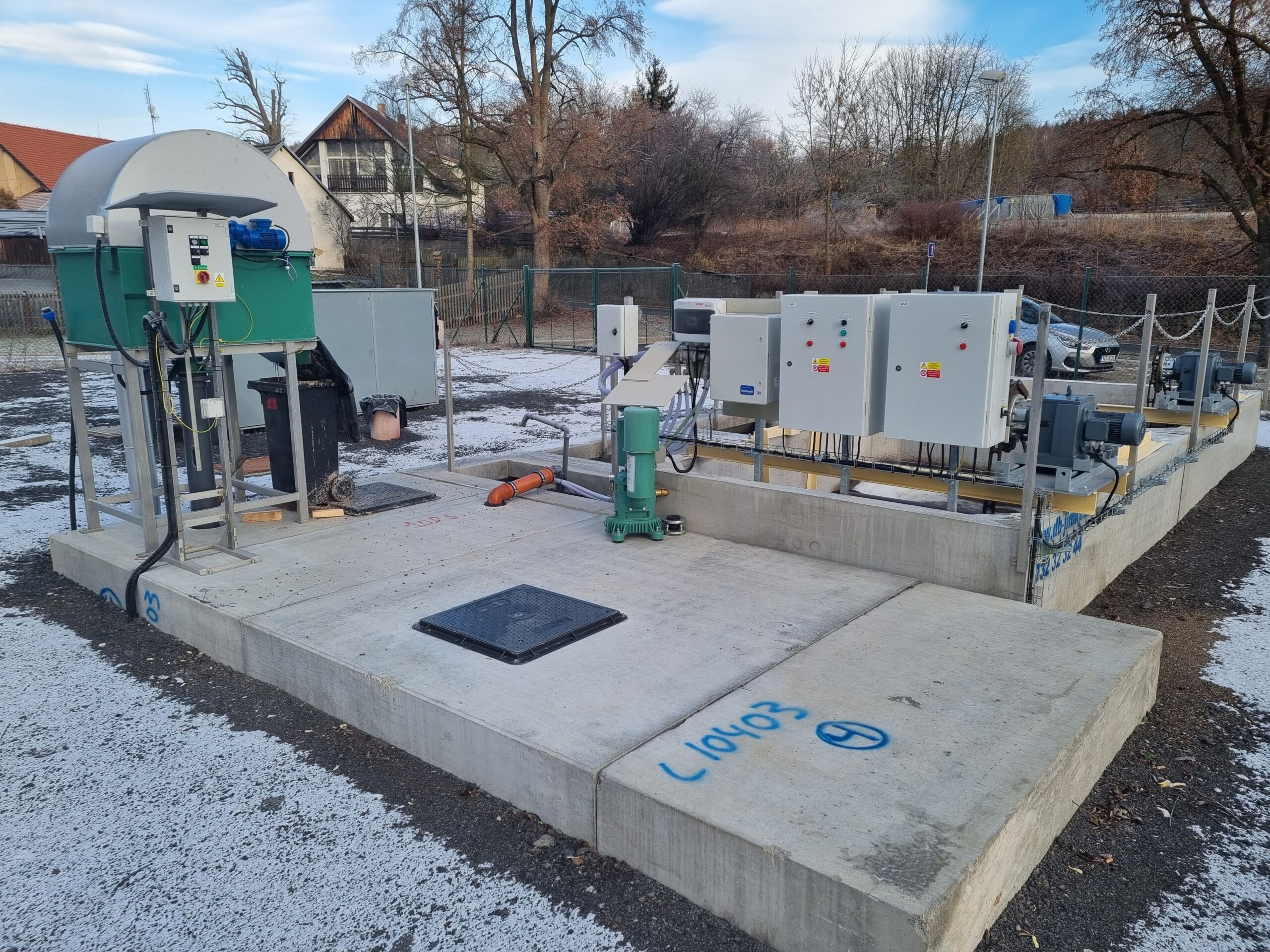

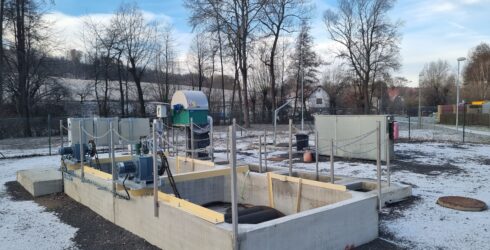

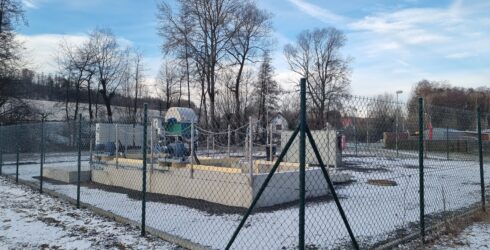

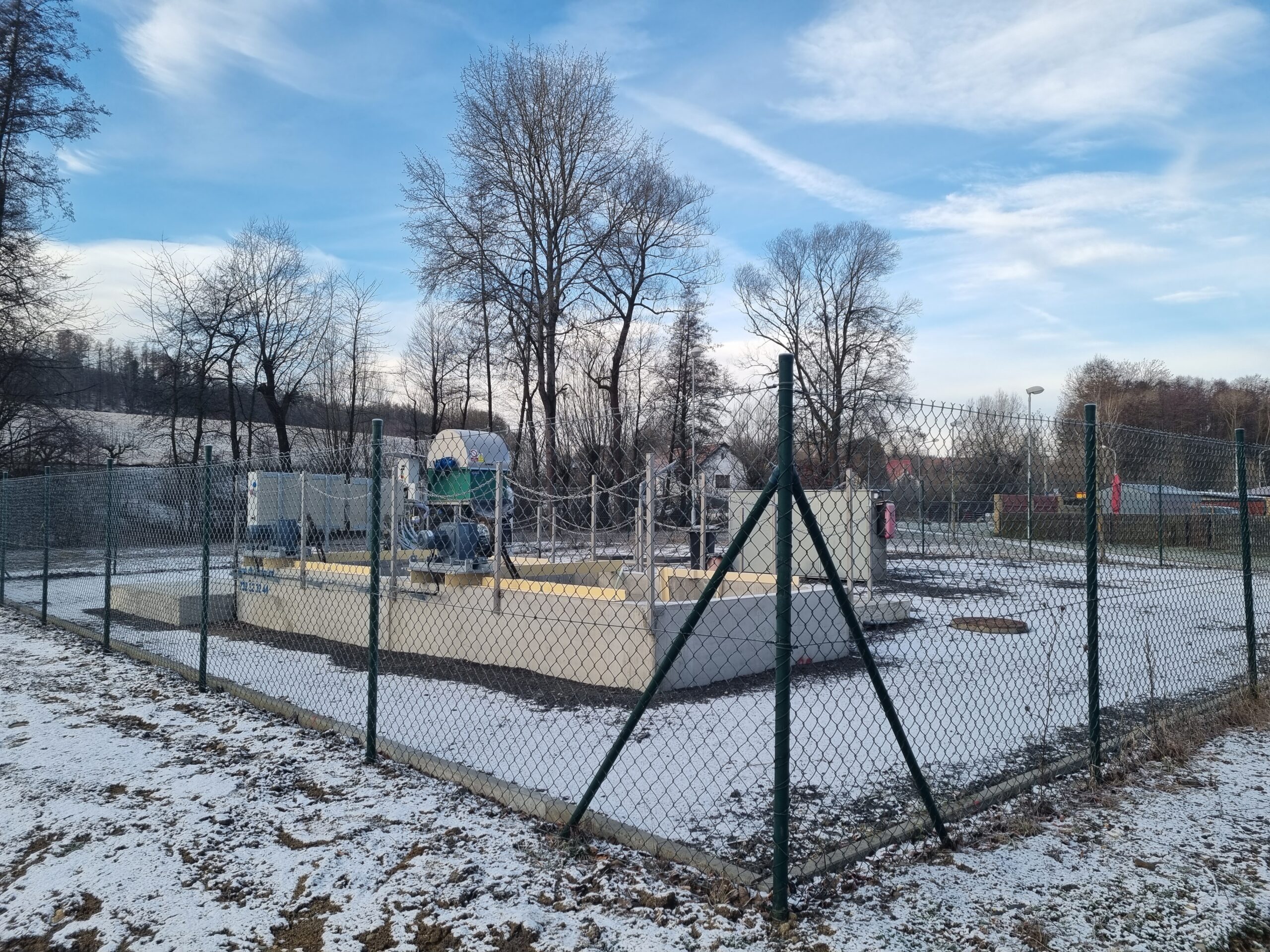

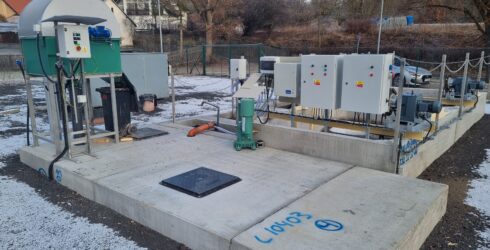

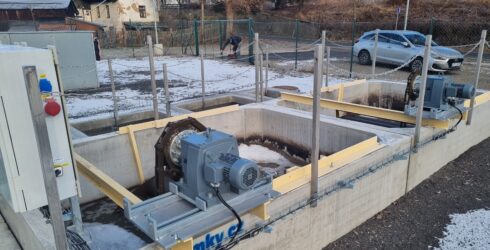

Ukázka čistírny odpadních vod STM600 v provozu

×

Popis metody čištění

Čištění odpadní vody čistírnou je realizováno spolupůsobením volně vznášeného aktivovaného kalu a pevně přisedlého aktivovaného kalu na otáčejících se aktivačních plochách aerotorů v aktivační jímce. Jedná se o patentovanou technologii procesu čištění odpadních vod již využívanou v České republice a rovněž v Evropě.

Aerobní mikroorganismy jsou zastoupeny v širokém spektru s různorodými vlastnostmi. Účinek působení volně vznášeného kalu a pevně přisedlého kalu je soustředěn v jediném současně probíhajícím biologickém procesu. Tento proces probíhá v aktivační nádrži opatřené koloběhem vratného kalu. Výkonnost aktivační nádrže s aktivovaným kalem může být tak z důvodu vyšší koncentrace aktivovaného kalu ve vznosu, a navíc přisedlého kalu na aktivačních plochách aerotoru, znatelně zvýšena. Rovněž nízká hodnota kalového indexu (do 100ml/g) aktivované směsi je významnou výhodou stabilního výkonu dosazovací nádrže.
Systém STM® je v důsledku kombinace dvou způsobů biologického čištění v jedné nádrži vysoce efektivní. Umožňuje simultánní proces průběžné nitrifikace-denitrifikace jakož i zvýšení biologické eliminace fosforu v jedné aktivační nádrži.

Účinnost nitrifikace je ovlivněna:

• Koncentrací rozpuštěného O2, (min. 2,5mg/l)
• Hodnotou pH (optimum pro oxidaci na NO2 je 7,9 až 8,2 a pro oxidaci na NO3 je 7,2 až 7,6)
• Hodnotou teploty (optimální je hodnota nad 10St.C při zachování ostatních parametrů), v zimním období je proces nitrifikace omezen
• Dostatečným stářím kalu, optimálně nad 10 dní
• Dostatečnou dobou kontaktu aktivační směsi v nitrifikační zóně

Obecně proces nitrifikace zajišťují dvě skupiny baktérií oxidující N-NH4 na NNO2 a následně na NNO3.
V průběhu nitrifikace dochází k uvolňování iontů H+ a tím k poklesu pH v celém systému. Nedostatečná úroveň nitrifikace s vyšším podílem N-NH4 a N-NO2 ve vyčištěné vodě vždy zvyšuje hodnotu CHSKcr a to i při dostatečné účinnosti odbourávání organických látek a separace kalu.

Účinnost denitrifikace, přeměny N-NO3 na plynný dusík je ovlivněna:

• Poměrem BSK5/Ncelk v nátoku (optimálně 5,5), nízký poměr zhoršuje podmínky denitrifikace
• Koncentrací rozpuštěného O2, (opt. 0,5 až 1,0mg/l)
• Hodnotou pH (optimálně 7 až 8), denitrifikací dochází k uvolňování iontů OH- a tím k částečnému vyrovnávání snížení pH v důsledku intenzívní nitrifikace
• Hodnotou teploty (optimální je hodnota nad 12St.C při zachování ostatních parametrů), v zimních měsících je denitrifikační proces omezen nebo zcela zastaven
• Dostatečným stářím kalu (dle zkušeností nad 19 dní).
• Dostatečnou dobou kontaktu aktivační směsi v denitrifikační zóně aktivace.
• Dostatečnou turbulencí aktivované směsi

Aktivace s denitrifikací je navržena v parametru zatížení kalu na sušinu 0,1 při 500EO.

Popis procesu čištění

Odpadní vody z odvětrané gravitační kanalizace natékají gravitačně stokovou sítí do vstupní čerpací jímky vybavené česly pro zachycení hrubých nečistot, ze které jsou přečerpávány na nový objekt mechanického předčištěný vybavený stíraným sítem.
Mechanicky a částečně anaerobně předčištěná odpadní voda po odstranění hrubých nečistot přetéká gravitačně do prefabrikované betonové jímky denitrifikace opatřené dvěma dmychadly.

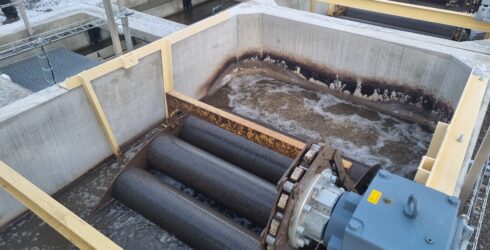

Z jímky denitrifikace přetéká gravitačně do prefabrikované jímky aktivace. Jímka aktivace je vybavena nosnou konstrukcí pro zavěšení 2ks ponorných aerátorů systému kombinované aktivace STM® a jejich pohonů.
V kaskádě je za aktivací zařazena dosazovací část s dvojitým kapsovým usazovákem s regenerací. Odtok z dosazovací části čistírny je veden přes šachtu opatřenou sondou- měřidlem průtoku a pH-sondou. Průtok je omezen Qmax dle hydraulické kontroly dosazováku a čerpadlem vstupní čerpací stanice. Qmax je navržen na hodnotu 9,2m3/h.

Vyhodnocení zkušebního provozu

Poznámka:

1. U systému s pevným nosičem biomasy (aktiv.kalu) je doba zapracování min. 12měs.
2. Nestabilita analýz je ve zkušebním provozu možná (N-NH4+, Pc).
3. Pro N-(NH4)+ je podmínkou rovněž teplota biomasy nad 12St.C.
4. Energet. Náročnost cca 26kWh/EO.rok (bez vstupní ČS)
